當前位置：首頁 > 產品中心 > 螺套系列

螺套系列

配套工具及安裝方法

專用絲錐類型

【直槽絲錐】【螺旋槽絲錐】【擠壓絲錐】

安裝扳手類型

【手動安裝扳手】【自動安裝扳手：氣動|電動】

沖斷器類型

【手動沖斷器】【自動沖斷器】

其他工具類型

【卸套器】【鋼絲螺套專用內螺紋塞規】

可根據客戶需求提供定制解決方案

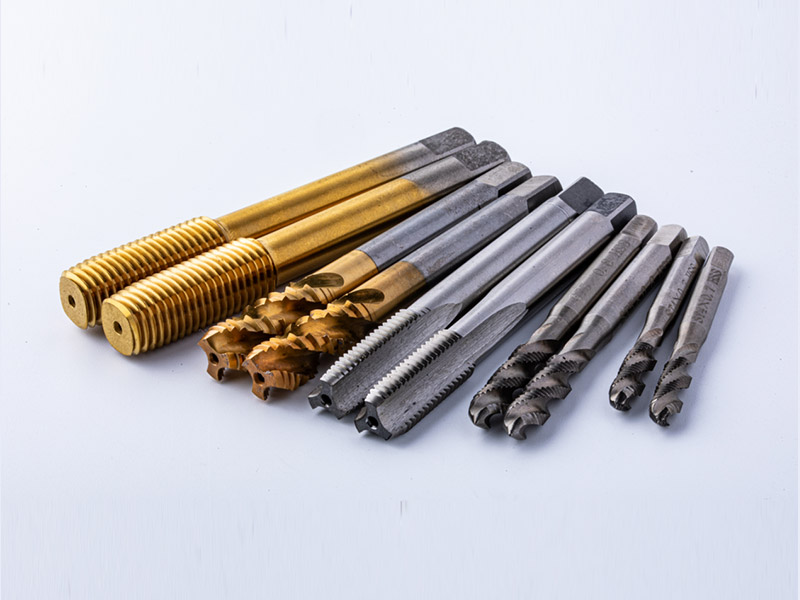

鋼絲螺套專用絲錐

鋼絲螺套專用絲錐
鋼絲螺套專用絲錐用于加工鋼絲螺套安裝孔的專用內螺紋，結構尺寸依照國家標準《細柄機用和手用絲錐》GB3464 - 83 等標準要求制造，材料為 W6Mo5Cr4V2，可機用也可手用。

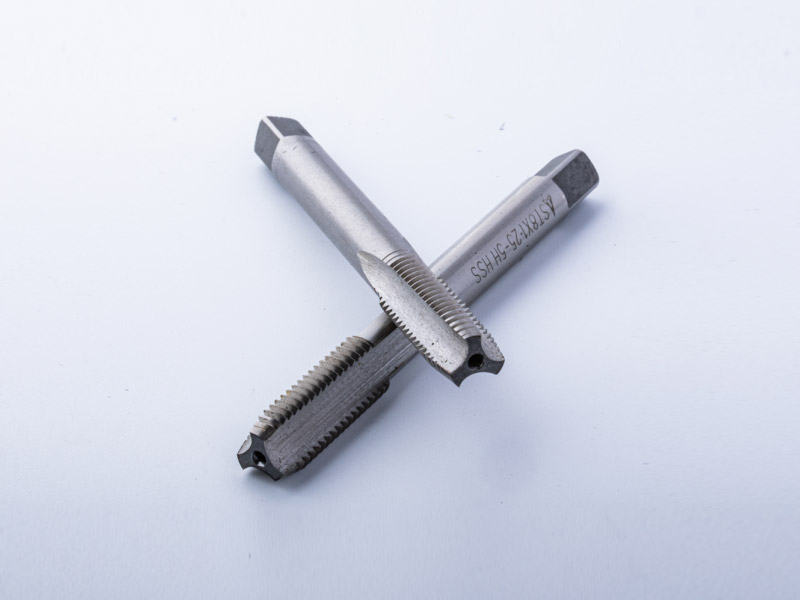

直槽絲錐
通用性很強，通孔或盲孔、有色金屬或黑色金屬都可使用，手攻、機攻都行，價格也相對便宜。但是針對性差，短錐用于盲孔，長錐用于通孔。

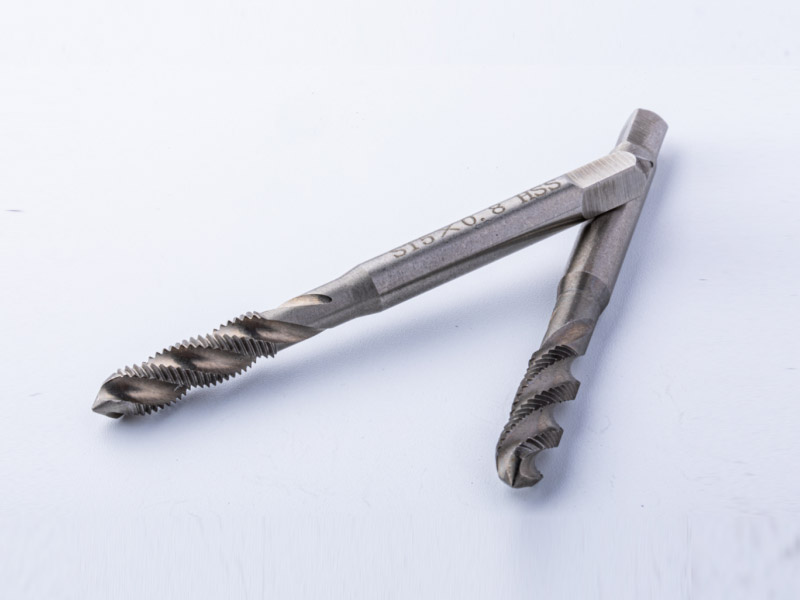

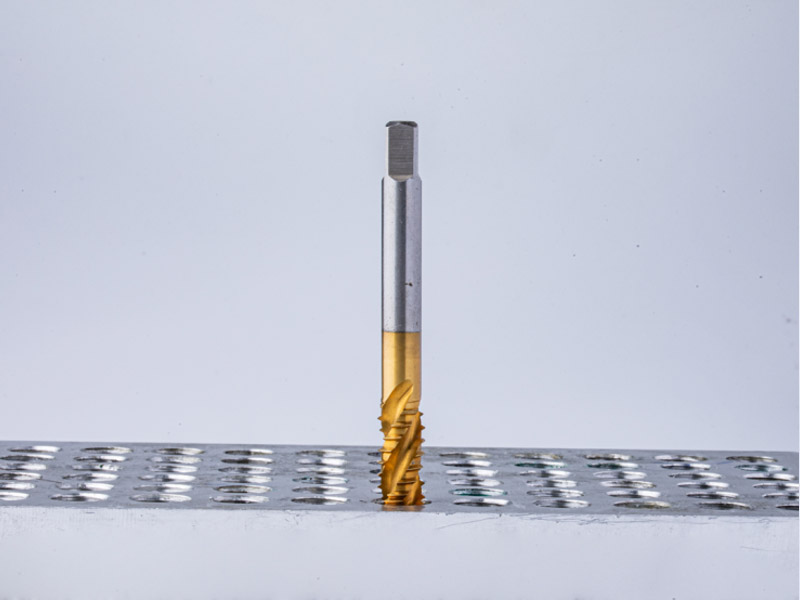

螺旋槽絲錐
比較適合在專用攻絲機或加工中心等設備上加工盲孔螺紋，加工時切屑向后排出，切削效率高，內螺紋表面質量好。

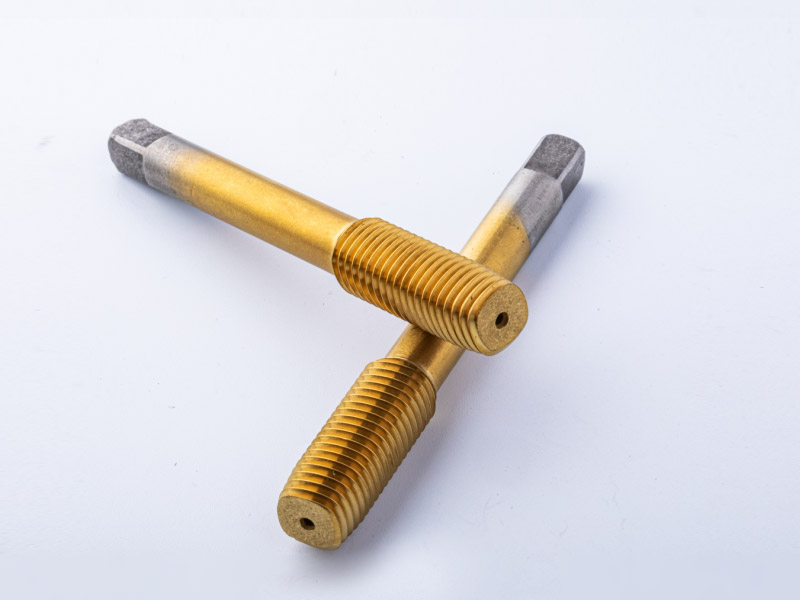

擠壓絲錐
適合加工韌性較高的有色金屬，尤其是銅、鋁合金鑄件，不銹鋼件，采用擠壓成形工藝加工出的內螺紋孔，抗拉、抗剪強度高，加工表面的粗糙度也較好。

鋼絲螺套安裝扳手

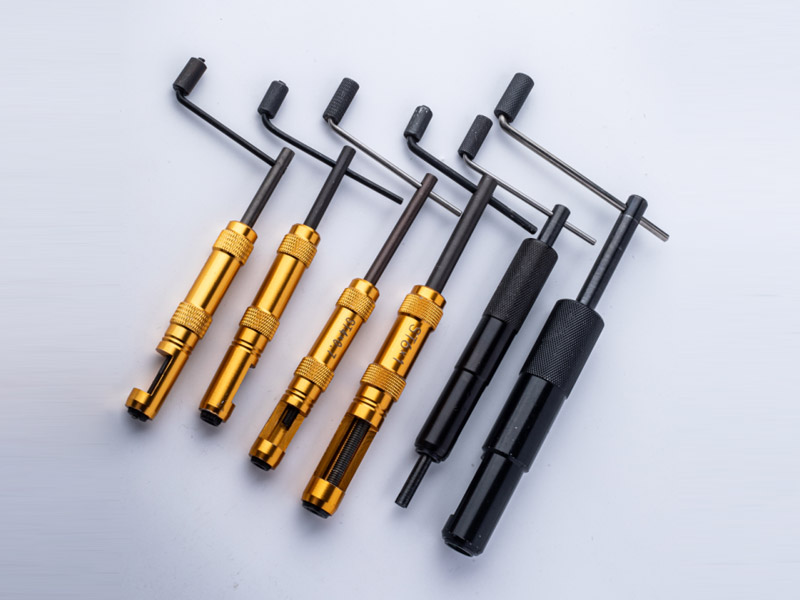

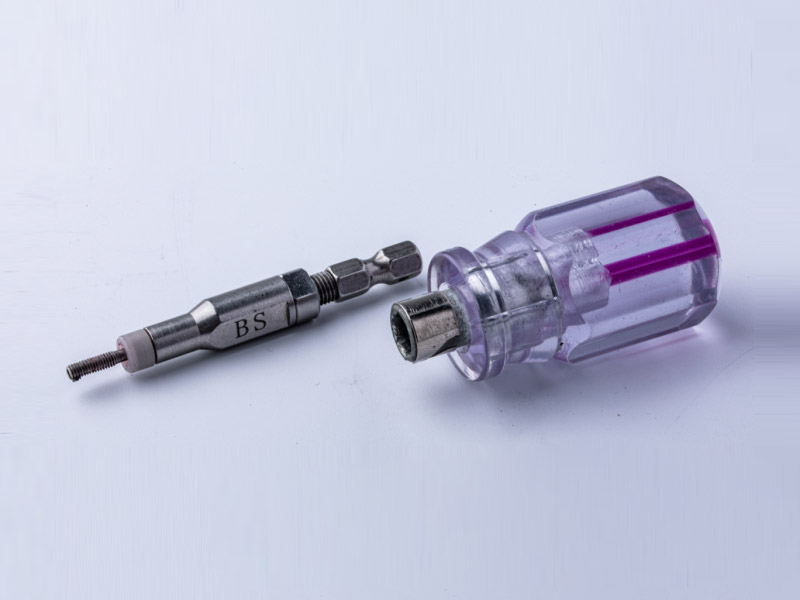

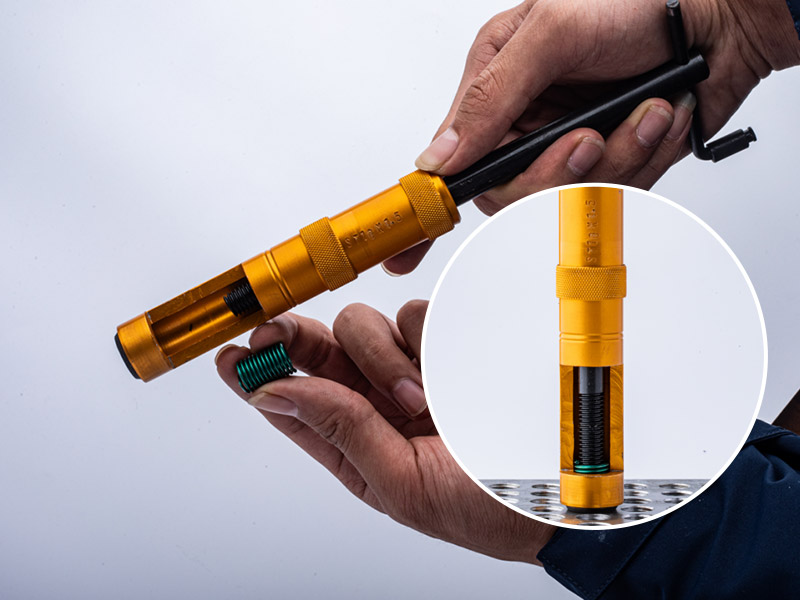

手動安裝扳手
其基本原理是使鋼絲螺套通過一段引導螺紋，迫使外徑收縮，以便順利裝入底孔。
手動安裝扳手
其基本原理是使鋼絲螺套通過一段引導螺紋，迫使外徑收縮，以便順利裝入底孔。

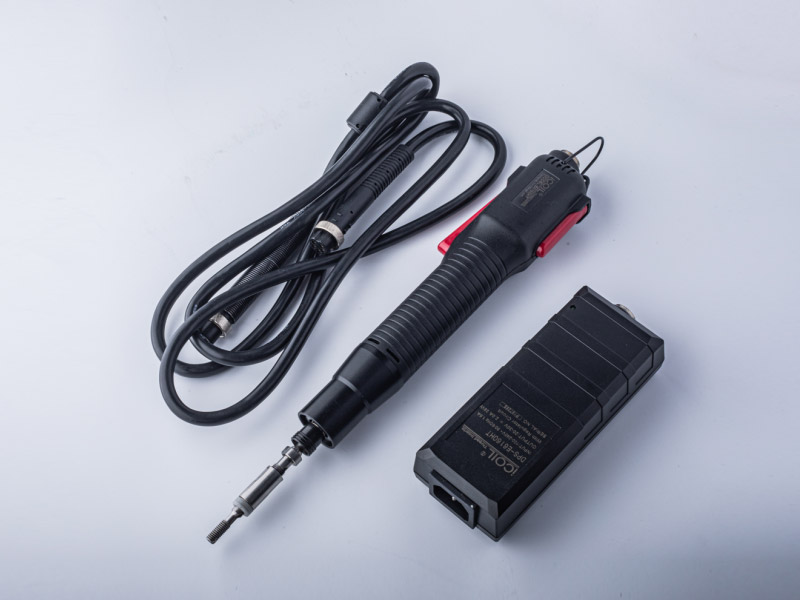

自動安裝扳手
自動安裝扳手有氣動、電動兩種，具有高效、快速、安裝定位準確的特點，用于批量鋼絲螺套的安裝或在裝配生產線上使用。

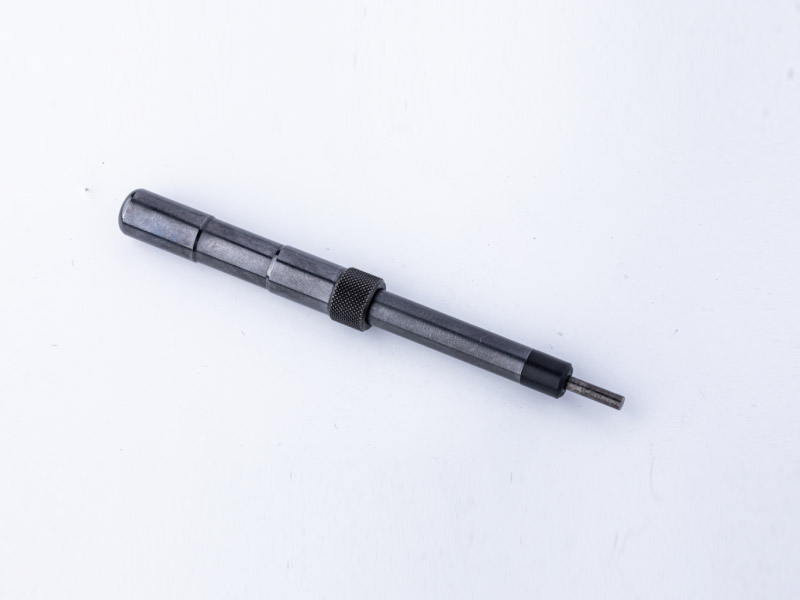

沖斷器
利用瞬間沖力折斷鋼絲螺套安裝柄

手動沖斷器 / 自動沖斷器
利用瞬間沖力折斷鋼絲螺套安裝柄

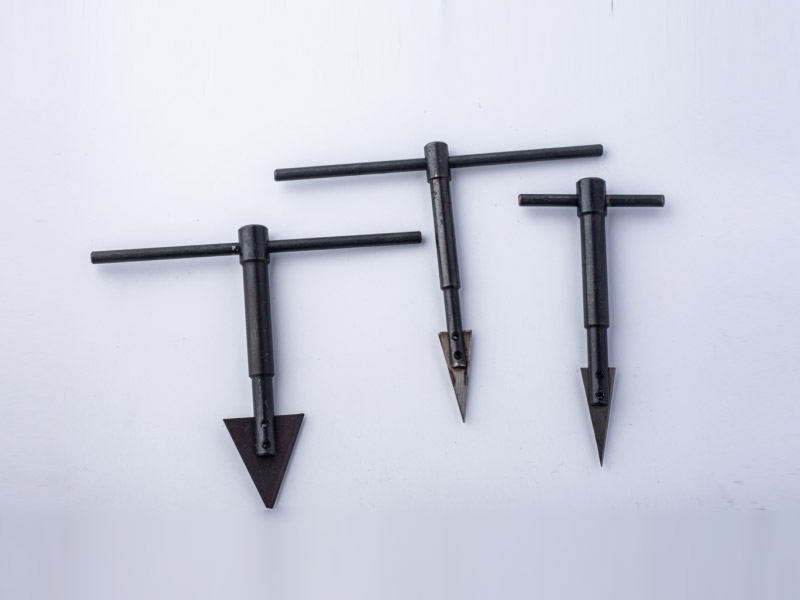

卸套器
用于取出安裝在底孔內螺紋中的鋼絲螺套
鋼絲螺套專用內螺紋塞規
用于檢驗鋼絲螺套安裝底孔的內螺紋

螺套生產過程

精于工·匠于心——精密螺套制造之道

Please feel free to email us：arvin540@foxmail.com

點擊了解生產過程

鋼絲螺套裝配步驟

鋼絲螺套裝配由鉆孔、攻絲、安裝螺套、去除安裝柄四個主要步驟組成。

鉆孔
用下表（常用規格）中所列 do 的標準鉆頭直徑鉆孔，也可參照公式 do = d（公稱直徑）+(0.2–0.3)P（螺距）近似計算。鉆孔深度應大于或等于 1.2D。注意避免鉆成錐孔，選用鋒利且無磨損的鉆頭，切削不暢可能導致損傷。鉆孔后可進行輕微倒角去除毛刺，倒角深度不得超過 0.4P，過大的倒角將影響螺套旋入與裝配質量。
攻絲
使用標有對應鋼絲螺套規格的專用絲錐攻絲，攻絲深度應大于螺套長度，對于通孔應貫通攻絲。攻絲精度決定標準內螺紋的公差等級，用戶應選擇適當的攻絲方法與潤滑劑，盲孔攻絲時應適當用力以避免絲錐折斷。攻絲后應徹底清理螺孔，可用壓縮空氣噴槍吹凈，盲孔可用帶徑向孔的長噴槍伸入孔底清理切屑。推薦使用專用鋼絲螺套底孔內螺紋塞規檢查螺紋精度等級。

安裝螺套
一般情況下可用手動安裝扳手進行安裝。將鋼絲螺套放入安裝扳手中，使螺套安裝柄嵌入導桿，旋轉手柄，使螺套在拉緊狀態下沿螺紋旋入螺孔，確保螺套頂端低于工件表面 0.75–1.5P，預留空螺紋圈。少量安裝或 M14×2 以上粗牙螺套也可采用“T”型開槽工具或簡易螺紋頭工具安裝。注意勿對螺套安裝柄施加過大軸向力，以避免“亂扣”。當在流水線或需批量快速安裝時，可采用氣動或電動半自動安裝扳手，以獲得高效率、穩定可靠的安裝效果。安裝完畢后應采用相應等級的塞規檢查所形成的標準螺紋精度。

去除安裝柄
對于通孔，需將安裝柄折斷，通常將沖斷器對準安裝柄，用約 200 克榔頭垂直猛擊即可將其去除。對于 M18×2.5 以上粗牙螺套和 M14×1.25 以上細牙螺套，也可用尖嘴鉗上下彎曲安裝柄使其從預切口處折斷。
