當前位置：首頁 > 產品中心 > 螺套系列

螺套系列

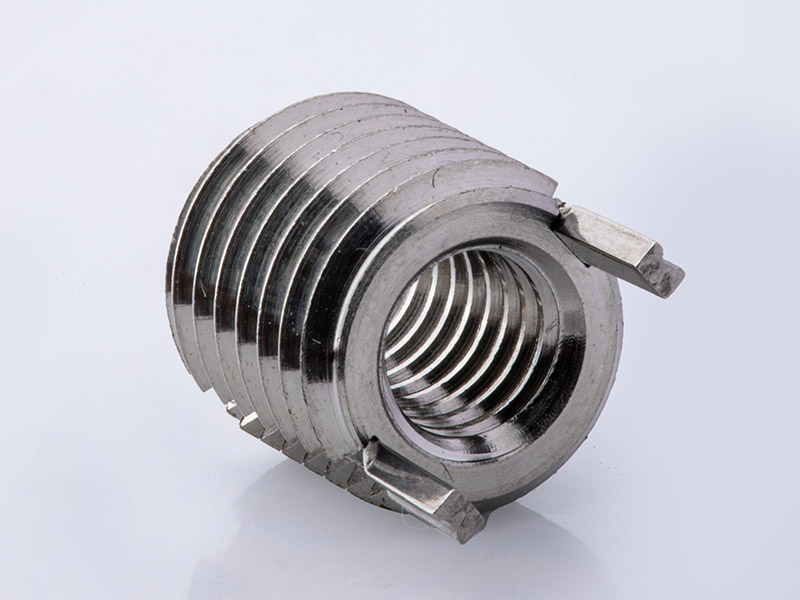

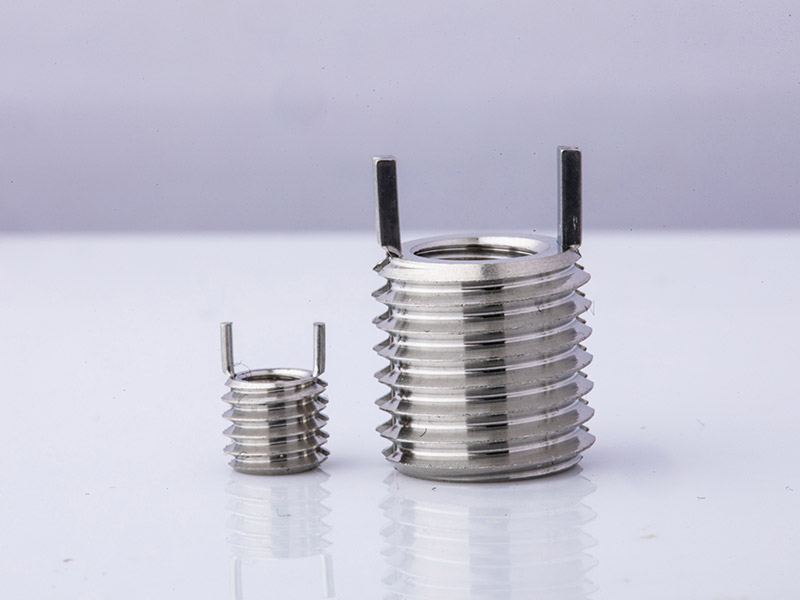

插銷螺套

材料

碳鋼 | 不銹鋼 SUS303

表面處理

碳鋼:磷酸鹽防銹處理 | 不銹鋼303:鈍化處理

尺寸分類

微型 | 薄壁型 | 重型 | 加強型

內螺紋尺寸范圍

M2-M24

可根據客戶需求提供定制解決方案

產品概述

插銷螺套的分類

①按照插銷螺套的材料分類	②按表面處理分類	③按照插銷螺套的型式尺寸分類
碳鋼 \| 不銹鋼 SUS303	碳鋼:磷酸鹽防銹處理 \| 不銹鋼303:鈍化處理	微型 \| 薄壁型 \| 重型 \| 加強型

插銷螺套安裝過程

1.鉆孔：
鉆孔深度應大于插銷螺套長度。

2.攻螺紋：
所攻螺紋規格應與插銷螺套外螺紋規格相對應。

3.安裝：
將插銷螺套擰入對應的螺紋孔內，并要求插銷螺套低于工件表面。

4.鎖鍵：
使用合適工具將插銷螺套的插銷固定鍵壓入底孔。

5.完成：
安裝完成后效果圖。

插銷螺套拆卸方法

01鉆孔：
將插銷螺套鉆掉一部分

02攻絲：
將固定鍵向內折彎并折斷

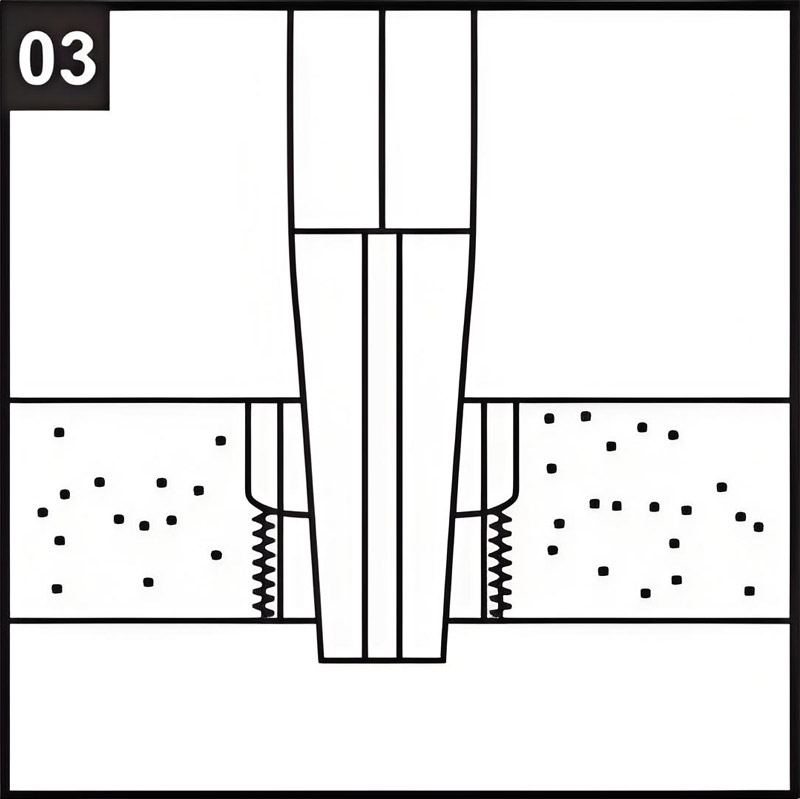

03旋入：
用 “易拆工具” 或類似工具將螺套旋出

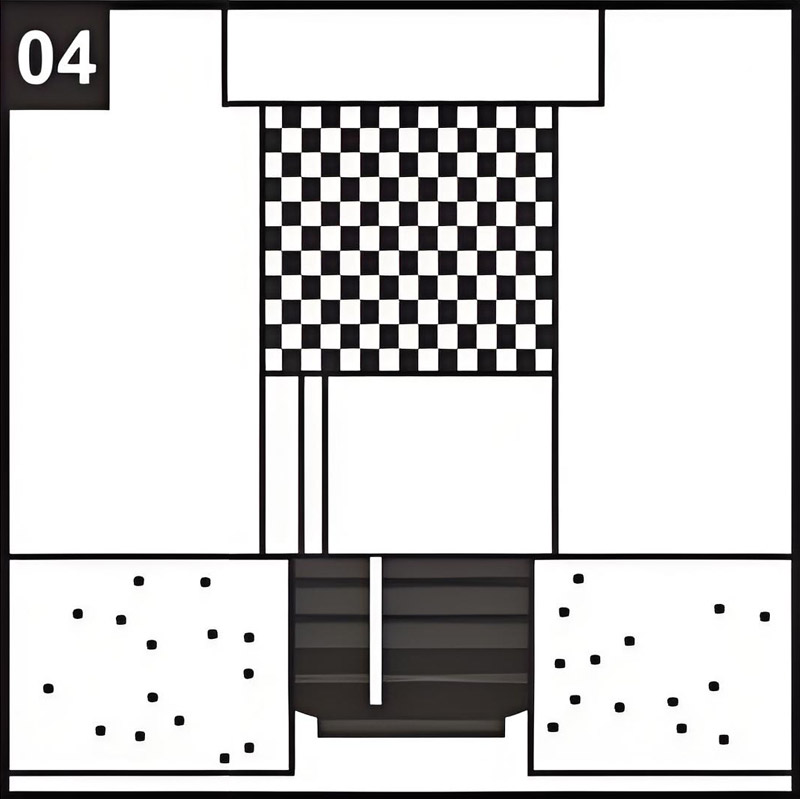

04將插銷壓入：
可重新安裝新的插銷螺套

產品參數

公制插銷螺套螺紋規格參數表

內螺紋	外螺紋	長度	鉆孔尺寸	底孔螺紋	底孔深度
微型
M2×0.4	M4×0.7	3	3.4	M4×0.7	4
M2.5×0.45	M4.5×0.75	3.8	3.9	M4.5×0.75	5
M3×0.5	M5×0.8	4.2	4.4	M5×0.8	5.5
M4×0.7	M6×0.75	5.2	5.5	M6×0.75	6.5
薄壁型
M5×0.8	M8×1.25	8	6.9	M8×1.25	9.5
M6×1.0	M10×1.25	10	8.8	M10×1.25	11.5
M8×1.25	M12×1.25	12	10.8	M12×1.25	13.5
M8×1.0	M12×1.25	12	10.8	M12×1.25	13.5
M10×1.5	M14×1.5	14	12.8	M14×1.5	15.5
M10×1.25	M14×1.5	14	12.8	M14×1.5	15.5
M12×1.75	M16×1.5	16	14.75	M16×1.5	17.5
M12×1.25	M16×1.5	16	14.75	M16×1.5	17.5
重型
M4×0.7	M8×1.25	8	6.9	M8×1.25	9.5
M5×0.8	M10×1.25	10	8.8	M10×1.25	12.5
M6×1.0	M12×1.25	12	10.8	M12×1.25	14.5
M8×1.25	M14×1.5	14	12.8	M14×1.5	16.5
M8×1.5	M14×1.5	14	12.8	M14×1.5	16.5
M10×1.0	M16×1.5	16	14.75	M16×1.5	18.5
M10×1.25	M16×1.5	16	14.75	M16×1.5	18.5
M12×1.75	M18×1.5	18	16.75	M18×1.5	20.5
M12×1.25	M18×1.5	18	16.75	M18×1.5	20.5
M14×2.0	M20×1.5	20	18.75	M20×1.5	22.5
M14×1.5	M20×1.5	20	18.75	M20×1.5	22.5
M16×2.0	M22×1.5	22	20.5	M22×1.5	24.5
M16×1.5	M22×1.5	22	20.5	M22×1.5	24.5
M18×1.5	M24×1.5	24	22.5	M24×1.5	26.5
M20×2.5	M30×2.0	30	28	M30×2.0	34.5
M20×1.5	M30×2.0	30	28	M30×2.0	34.5
M22×1.5	M32×2.0	32	30	M32×2.0	36.5
M24×3.0	M33×2.0	33	31	M33×2.0	37.5
M24×2.0	M33×2.0	33	31	M33×2.0	37.5

美標插銷螺套規格表

內螺紋	外螺紋	長度	鉆孔尺寸	底孔螺紋	底孔深度
微型
2-56	8-32	0.12	0.134	8-32	-
4-40	10-32	0.17	0.161	10-32	-
6-32	12-28	0.17	0.187	12-28	-
8-32	1/4-28	0.22	0.228	1/4-28	-
薄壁型
10-24	5/16-18	7.9	6.4	5/16-18	9.4
10-32	5/16-18	7.9	6.4	5/16-18	9.4
1/4-20	3/8-16	9.4	8.5	3/8-16	10.9
1/4-28	3/8-16	9.4	8.5	3/8-16	10.9
5/16-18	7/16-14	10.9	9.1	7/16-14	12.4
5/16-24	7/16-14	10.9	9.1	7/16-14	12.4
3/8-16	1/2-13	12.7	11.5	1/2-13	14.2
3/8-24	1/2-13	12.7	11.5	1/2-13	14.2
7/16-14	9/16-12	14.2	13.1	9/16-12	15.7
7/16-20	9/16-12	14.2	13.1	9/16-12	15.7
1/2-13	5/8-11	15.7	14.7	5/8-11	17.2
1/2-20	5/8-11	15.7	14.7	5/8-11	17.2
重型
8-32	5/16-18	7.9	6.4	5/16-18	9.4
10-24	3/8-16	7.9	6.4	3/8-16	9.4
10-32	3/8-16	7.9	6.4	3/8-16	9.4
1/4-20	7/16-14	9.4	9.1	7/16-14	10.9
1/4-28	7/16-14	9.4	9.1	7/16-14	10.9
5/16-18	1/2-13	10.9	11.5	1/2-13	12.4
5/16-24	1/2-13	10.9	11.5	1/2-13	12.4
3/8-16	9/16-12	12.7	13.1	9/16-12	14.2
3/8-24	9/16-12	12.7	13.1	9/16-12	14.2
7/16-14	5/8-11	15.7	14.7	5/8-11	17.2
7/16-20	5/8-11	15.7	14.7	5/8-11	17.2
1/2-13	3/4-16	15.7	17.8	3/4-16	17.2
1/2-20	3/4-16	15.7	17.8	3/4-16	17.2
9/16-12	3/4-16	20.6	17.8	3/4-16	22.1
9/16-18	3/4-16	20.6	17.8	3/4-16	22.1
5/8-11	7/8-14	22.0	21.0	7/8-14	23.5
5/8-18	7/8-14	22.0	21.0	7/8-14	23.5

螺套生產過程

精于工·匠于心——精密螺套制造之道

Please feel free to email us：arvin540@foxmail.com

點擊了解生產過程

推薦應用

插銷螺套目前已廣泛應用于航天、航空、儀器、軌道交通、液壓、電動、化纖、紡織等對螺紋強度要求較高的產品上。
